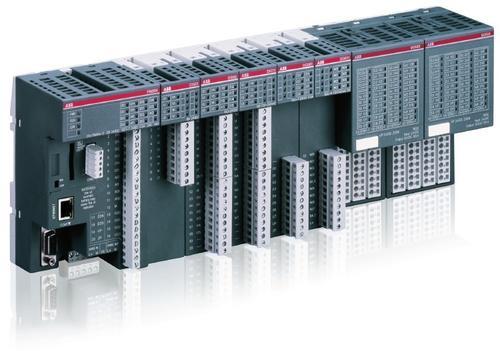

ABB AC500

ABB AC500

分享

ABB AC500

  • 产品详情
  • 产品参数
3ABD00029563PM572CPU单元DC24V，128KB程序内存，千条指令运行速度：0.09/0.3/6ms 位/字/浮点运算，3,600
2个COM口：RS232/RS485可设，带编程功能、Modbus主/从通讯和ASCII功能，
其中COM1集成CS31主站功能，支持分布式I/O扩展
3ABD00029564PM573-ETHDC24V，512KB程序内存，千条指令运行速度：0.09/0.3/6ms 位/字/浮点运算，12,700
2个COM口：RS232/RS485可设，带编程功能、Modbus主/从通讯和ASCII功能，
其中COM1集成CS31主站功能，支持分布式I/O扩展，支持以太网通讯
3ABD00029565PM582DC24V，512KB程序内存，千条指令运行速度：0.07/0.07/1.6ms 位/字/浮点运算，7,000
2个COM口：RS232/RS485可设，带编程功能、Modbus主/从通讯和ASCII功能，
其中COM1集成CS31主站功能，支持分布式I/O扩展
3ABD00029566PM583-ETHDC24V，1024KB程序内存，千条指令运行速度：0.07/0.07/1.6ms 位/字/浮点运算，16,700
2个COM口：RS232/RS485可设，带编程功能、Modbus主/从通讯和ASCII功能，
其中COM1集成CS31主站功能，支持分布式I/O扩展，支持以太网通讯
3ABD00038876PM585-ETHAC500, Programmable Logic Controller 1MB, 24VDC, ETHERNET,2xRS232/485 serial interfaces, FBP interface, SD-Card Slot, LCD Display22,200
3ABD00038874PM585-MC-KITAC500,Machine Controller Kit with PM585-ETH+CM579-ETHCAT+TB511-ETH, Packaging Unit: 1 piece， 为了支持伺服业务EtherCAT方案，2020年MC-KIT采取打包询价的方式报价询价
3ABD00029567PM590-ETHDC24V，2048KB程序内存，千条指令运行速度：0.002/0.006/0.006ms 位/字/浮点运算，28,300
2个COM口：RS232/RS485可设，带编程功能、Modbus主/从通讯和ASCII功能，
其中COM1集成CS31主站功能，支持分布式I/O扩展，支持以太网通讯
3ABD00038875PM590-MC-KITAC500,Machine Controller Kit with PM590-ETH+CM579-ETHCAT+TB521-ETH+ TA524, Packaging Unit: 1 piece， 为了支持伺服业务EtherCAT方案，2020年MC-KIT采取打包询价的方式报价询价
3ABD00029568PM591-ETHDC24V，4096KB程序内存，千条指令运行速度：0.002/0.006/0.006ms 位/字/浮点运算，33,500
2个COM口：RS232/RS485可设，带编程功能、Modbus主/从通讯和ASCII功能，
其中COM1集成CS31主站功能，支持分布式I/O扩展，支持以太网通讯
3ABD00038811PM591-2ETHDC24V，4096KB程序内存，千条指令运行速度：0.002/0.006/0.006ms 位/字/浮点运算，
2个COM口：RS232/RS485可设，带编程功能、Modbus主/从通讯和ASCII功能，35,800
其中COM1集成CS31主站功能，支持分布式I/O扩展，支持以太网通讯*2
3ABD00029646PM592-ETHDC24V，4096KB程序内存，千条指令运行速度：0.002/0.006/0.006ms 位/字/浮点运算，40,300
2个COM口：RS232/RS485可设，带编程功能、Modbus主/从通讯和ASCII功能，
其中COM1集成CS31主站功能，支持分布式I/O扩展，支持以太网通讯，用户闪存4GB（数据存储）
3ABD00038808PM595-4ETH-FDC24V，4096KB程序内存，千条指令运行速度：0.002/0.006/0.006ms 位/字/浮点运算，80,040
2个COM口：RS232/RS485可设，带编程功能、Modbus主/从通讯和ASCII功能，
其中COM1集成CS31主站功能，支持分布式I/O扩展，支持以太网通讯，用户闪存4GB（数据存储）
3ABD00038893PM5630-2ETH8MB程序/数据内存，单条指令的最短循环时间：0.02/ 0.02 / 0.12 μs 位/字/浮点运算，1个COM口：RS232/RS485可设置，支持编程、Modbus主/从通讯和ASCII功能；2个以太网口：支持编程、PROFINET I/O 控制器、 EtherCAT   主站、EthernetIP等功能；1个CAN接口：支持CANopen 主站/从站，供电电压：24V DC18,510
3ABD00038895PM5650-2ETH80MB程序/数据内存，单条指令的最短循环时间：0.01/ 0.01 / 0.01 μs 位/字/浮点运算，1个COM口：RS232/RS485可设置，支持编程、Modbus主/从通讯和ASCII功能；2个以太网口：支持编程、PROF5INET I/O 控制器、 EtherCAT   主站、EthernetIP等功能；1个CAN接口：支持CANopen 主站/从站，供电电压：24V DC37,020
3ABD00038896PM5670-2ETH160MB程序/数据内存，单条指令的最短循环时间：0.002/0.002/0.002μs 位/字/浮点运算，1个COM口：64,290
3ABD00038897PM5675-2ETHRS232/RS485可设置，支持编程、Modbus主/从通讯和ASCII功能；2个以太网口：支持编程、PROFINET I/O 控制器、 EtherCAT主站、EthernetIP等功能；1个CAN接口：支持CANopen 主站/从站，供电电压：24V DC68,190
3ABD00038898TB5600-2ETHCPU底板集成2个以太网RJ45接口，COM1口带弹簧接线端子，CAN口带弹簧接线端子，带24V DC供电电源弹簧接线端子1,340
3ABD00038899TB5610-2ETH带1个通讯扩展插槽，集成2个以太网RJ45接口，COM1口带弹簧接线端子，CAN口带弹簧接线端子，带24V DC供电电源弹簧接线端子1,800
3ABD00038900TB5620-ETH带2个通讯扩展插槽，集成2个以太网RJ45接口，COM1口带弹簧接线端子，CAN口带弹簧接线端子，带24V DC供电电源弹簧接线端子2,250
3ABD00038901TB5640-2ETH带4个通讯扩展插槽，集成2个以太网RJ45接口，COM1口带弹簧接线端子，CAN口带弹簧接线端子，带24V DC供电电源弹簧接线端子2,250
3ABD00029571TB511-ETH带1个通讯扩展插槽，集成以太网RJ45接口，集成FBP从站接口，2,060
COM1口带弹簧接线端子，COM2口为SUB D9型接口，
带24VDC供电电源弹簧接线端子，新版的底板完全兼容V2.0以下版本的CPU
3ABD00029572TB521-ETH带2个通讯扩展插槽，集成以太网RJ45接口，集成FBP从站接口，2,400
COM1口带弹簧接线端子，COM2口为SUB D9型接口，
带24VDC供电电源弹簧接线端子，新版的底板完全兼容V2.0以下版本的CPU
3ABD00038812TB523-2ETHPM591-2ETH专用底板2,380
3ABD00029573TB541-ETH带4个通讯扩展插槽，集成以太网RJ45接口，集成FBP从站接口，2,640
COM1口带弹簧接线端子，COM2口为SUB D9型接口，
带24VDC供电电源弹簧接线端子，新版的底板完全兼容V2.0以下版本的CPU
3ABD10057928TA521锂电池CPU锂电池，电压 3V，用于AC500 除PM595外 CPU的数据后备（必选件！）450
3ABD00038810TA541CPU锂电池，电压 3V，用于AC500 PM595 CPU的数据后备（必选件！）880
3ABD10058698MC502存储卡（可选）数据存储卡（SD卡），存储容量512MB，作为可选件，800
在没有PC的情况下实现数据调用、下载和上传用户程序，
或对所有设备进行产品更新（CPU、通讯模块或I/O模块）
3ABD10058700TA524CPU附件通讯槽盲板，用于防尘和美观170
3ABD00038911TA543适用于PM595 CPU，螺钉安装附件，每包20个110
3ABD00038877CM592-DPCPU
扩展通讯模块		Profibus DP主站通信模块，支持V0/V1，9针Sub-D接口6,300
3ABD00038891CM582-DPProfibus DP从站通信模块，支持V0/V1，9针Sub-D接口4,930
3ABD00029569CM574-RS标准串行通讯模块，2个RS232/RS485接口COM1/COM2，9孔Sub-D型插头，5,150
支持可编程功能，256KB程序内存，384KB数据内存，
端口可以配置为2*CS31总线主站；通过CPU底板供电
3ABD00029570CM574-RCOM标准串行通讯模块，2个RS232/RS485接口，9孔Sub-D型插头，7,000
其中COM1支持RCOM/RCOM+协议，可配置为RCOM主站、从站
（支持冷启动、热启动、标准启动，时钟同步，读写数据，事件检测）
3ABD00038815CM597-ETHEthernet工业以太网通讯模块（升级加强版），带2个RJ45端口，6,300
集成HUB功能，TCP/IP，UDP和Modbus TCP协议 ，10/100Mbit/s
3ABD00045456CM598-CNAC500,Communication Module CANopen pluggable 2x5 poles spring terminal7,150
3ABD00033192CM588-CNCANOpen通讯从站模块，2*5孔接口，可插拔式接线端子；插在CPU左侧插槽，通过CPU底板供电4,630
3ABD00038816CM579-PNIOPROFINET IO RT 控制器，实时以太网通讯模块，2*RJ45接口，通过CPU底板供电7,000
3ABD00038813CM589-PNIOPROFINET IO RT 设备，实时以太网通讯模块，2*RJ45接口，通过CPU底板供电4,670
3ABD00038892CM589-PNIO-4PROFINET I/O RT 4设备，2个RJ45端口，两个端口集成交换机功能13,400
3ABD00029506CM579-ETHCATETHERCAT实时以太网通讯模块，2*RJ45接口，通过CPU底板供电7,000
3ABD10070067DC541-CMCPU
扩展计数模块		8DC， 开关量输入/输出可设置，晶体管输出，24VDC，0.5A3,700
3ABD10058713DI524开关量模块输入模块，32DI，24VDC2,640
3ABD00034199DO524输出模块，32DO，晶体管输出，24VDC，0.5A3,660
3ABD00038902DO526数字量输出模块，8DO，晶体管输出，24V DC，2A3,770
3ABD10058714DC532输入/输出模块，16DI/16DC：16点24VDC输入，3,610
另外16点为开关量输入/输出可设置，晶体管输出，24VDC，0.5A
3ABD10066539DC523输入/输出可设置模块，24DC，晶体管输出，24VDC，0.5A3,210
3ABD10066540DC522输入/输出可设置模块，16DC，晶体管输出，24VDC，0.5A2,600
3ABD10058721DX522输入/输出模块，8DI/8DO：24VDC输入；继电器输出，230V AC，3A2,360
3ABD10058717DX531输入/输出模块，8DI/4DO：230V AC输入；继电器输出，230V AC，3A1,930
3ABD10058718AI523模拟量模块模拟量输入模块，16AI：0-10V， ±10V， 0/4-20mA， PT100， PT1000， Ni1000，6,880
12位分辨率，供电电源24VDC
3ABD10095881AI531模拟量输入模块，8AI：0-5/10V， ±5/10V， 0/4-20mA， PT100， PT1000， Ni1000/I/Pt100，80mV…6,430
TC-热电偶输出，15位+符号位的高分辨率，2\3\4线制，供电电源24VDC
3ABD10058719AO523模拟量输出模块，16AO：±10V， 0/4-20mA（最大8路电流输出），6,880
12位分辨率，供电电源24VDC
3ABD10066541AX521模拟量输入/输出模块，4AI / 4AO4,700
4AI：0-10V， ±10V， 0/4-20mA， PT100， PT1000， Ni1000，12位分辨率；
4AO：±10V， 0/4-20mA，12位分辨率，供电电源24VDC
3ABD10058720AX522模拟量输入/输出模块，8AI / 8AO7,330
8AI：0-10V， ±10V， 0/4-20mA， PT100， PT1000， Ni1000，12位分辨率；
8AO：±10V， 0/4-20mA（最大4路电流输出），12位分辨率，供电电源24VDC
3ABD00029513DA501模拟量/开关量模块集成16DI DC24V，8DC开关量输入/输出可设置，24VDC，0.5A晶体管输出；5,150
4AI(0~10V、0/4~20mA、RTD:PT100, PT1000, Ni1000)；
2AO(-10V~+10V、电流：0/4~20mA)
3ABD10095883CD522编码器模块两路独立的编码其输入/计数，计数输入可以接收多种电信号；两路独立的PWM/脉冲输出；5,000
8DC, 输入/输出可配置I/O通道；2路独立的+5V传感器电源；12种计数模式（包括时间测量），
计数频率可到300kHz；相对位置计数器（增量型），支持（X1,X2, X4）倍频。
绝对型SSI编码器输入，时间频率计，支持接口： +24V，5VDC，RS422，1Vpp
支持置位/复位，溢出，RPI，终值到达指示，数字输入滤波等功能。
3ABD10058704TU515I/O模块底板集成螺钉接线端子，24VDC电源供电710
3ABD10058705TU516集成弹簧接线端子，24VDC电源供电710
3ABD00038903TU516-H直流I/O模块和模拟量I/O模块底板，支持热插拔，集成弹簧接线端子1,170
3ABD10058706TU531集成螺钉接线端子，230VAC电源供电780
3ABD10058707TU532集成弹簧接线端子，230VAC电源供电780
3ABD00033216TU542适配DO526模块，集成弹簧接线端子530
3ABD10066536DC551-CS31CS31
分布式扩展		分布式扩展接口模块，集成8DI/16DC，开关量输入/输出可设置，24VDC，0.5A晶体管输出，3,210
通过CS31总线接口进行分布式扩展，可扩展最多7个本地扩展模块
3ABD00029514CI592-CS31分布式I/O总线接口模块，集成8DI DC24V，8DC开关量输入/输出可设置，24VDC，0.5A晶体管输出，4,880
4AI(0~10V、0/4~20mA、RTD:PT100, PT1000, Ni1000)；2AO(-10V~+10V、0/4~20mA)，
通过CS31总线接口进行分布式扩展，可扩展最多7个本地扩展模块
3ABD10096838CI590-CS31-HA冗余分布式I/O总线接口模块，具有2个冗余CS31接口，集成16DC，6,220
可扩展最多7个本地扩展模块，（不允许扩展AC500-eCo I/O模块）
3ABD10066537TU551-CS31CS31分布式扩展接口模块底板，集成螺钉端子690
3ABD10066538TU552-CS31CS31分布式扩展接口模块底板，集成弹簧端子690




3ABD00033145CI541-DPProfibus DP
分布式扩展		Profibus DP分布式从站扩展接口模块，集成8DI/8DO和4AI/2AO; DO:晶体管输出，6,120
通过标准总线接口（SUB-D 9孔），进行分布式扩展，可扩展10个本地扩展模块
3ABD00033146CI542-DPProfibus DP分布式从站扩展接口模块，集成8DI/8DO/8DC; DO:晶体管输出，3,650
通过标准总线接口（SUB-D 9孔），进行分布式扩展，可扩展10个本地扩展模块
3ABD00033147CI581-CNCANOpen
分布式扩展		CANOpen分布式从站扩展接口模块，集成8DI/8DO和4AI/2AO; DO:晶体管输出，7,000
通过标准总线接口，进行分布式扩展，可扩展10个本地扩展模块
3ABD00033148CI582-CNCANOpen分布式从站扩展接口模块，集成8DI/8DO/8DC; DO:晶体管输出，4,140
通过标准总线接口，进行分布式扩展，可扩展10个本地扩展模块
3ABD00029507CI501-PNIOPROFINET I/O
分布式扩展		CI501-PNIO:PROFINET分布式总线模块,8DI/8DO和4AI/2AO;DO:晶体管输出，8,000
通过RJ-45标准总线接口，进行分布式扩展，可扩展10个本地扩展模块
3ABD00029508CI502-PNIOCI502-PNIO:PROFINET分布式总线模块,集成8DI/8DO/8DC; DO:晶体管输出，4,270
通过RJ-45标准总线接口，进行分布式扩展，可扩展10个本地扩展模块
3ABD00029509CI511-ETHCATEtherCAT
分布式扩展		CI511-ETHCAT:ETHERCAT分布式总线模块,8DI/8DO和4AI/2AO;DO:晶体管输出，8,000
通过RJ-45标准总线接口，进行分布式扩展，不支持I/O模块扩展
3ABD00029510CI512-ETHCATCI512-ETHCAT:ETHERCAT分布式总线模块,集成8DI/8DO/8DC; DO:晶体管输出，4,530
通过RJ-45标准总线接口，进行分布式扩展，不支持I/O模块扩展
3ABD00034195CI521-MODTCPModbusTCP
分布式扩展		CI521-MODTCP:ModbusTCP 集成4AI/2AO/8DI/8DO6,360
3ABD00034196CI522-MODTCPModbusTCP
分布式扩展		CI522-MODTCP:ModbusTCP8 DC / 8 DI 24 V DC/ 8 DO 晶体管 24 V DC 0.5 A3,600
3ABD00029511TU507-ETH实时以太网
扩展模块底板		TU507-ETH:实时以太网，分布式总线模块底板,螺钉接线及标准总线接口1,050
3ABD00029512TU508-ETHTU508-ETH:实时以太网，分布式总线模块底板,弹簧接线及标准总线接口1,050
3ABD00029574CI504-PNIOPROFINET I/O
通讯接口模块		PROFINET I/O通讯接口模块，集成网关功能：3*RS232/RS422/RS485 ASCII协议串口，6,050
波特率：300bit/s~115200bit/s,可扩展10个本地扩展模块
3ABD00029575CI506-PNIOPROFINET I/O通讯接口模块，集成网关功能：2*RS232/RS422/RS485 ASCII协议串口，8,860
波特率：300bit/s~115200bit/s；CAN/CANopen主站，波特率：1Mbit/s；可扩展10个本地扩展模块
3ABD00029576TU520-ETHPROFINET I/O通讯接口模块底板，集成弹簧端子及3组可插拔的弹簧端子1,560
3ABD00034216TU509CANopen和Profibus DP通信接口模块底板集成1个9针Sub-D接口，集成螺钉接线端子720
3ABD00038905TU510集成1个9针Sub-D接口，集成弹簧接线端子，实物与TU510相同，2020年起只销售剩余库存。780
3ABD00038904TU517集成螺钉接线端子，当使用此底板时，CI541/CI542最大速率1Mbit/s870
3ABD00033212TU518集成弹簧接线端子，当使用此底板时，CI541/CI542最大速率1Mbit/s720
3ABD00034204TA512-BASAC500演示箱AC500演示箱-基础版:CPU,PM583-ETH，I/Os，Profibus DP分布式，CS31总线分布式，CP635 7英寸 HMI960
3ABD00033208SM560-SAC500-Safety 系列产品Safety CPU module47,290
3ABD00038924SM560-S-FD-1安全型CPU模块，1.3MB程序内存，单条指令的最短循环时间：0.05 / 0.06 / 0.5 μs 位/字/浮点运算，安装在AC500 CPU左侧插槽上，性能等级PL e（ISO 13894），完整性等级SIL3（IEC 61508:2010，IEC 62061），安全协议：通过PROFINET®的PROFIsafe® V2 ，F-Host或F-Device14,610
3ABD00038925SM560-S-FD-4安全型CPU模块，1.3MB程序内存，单条指令的最短循环时间：0.05 / 0.06 / 0.5 μs 位/字/浮点运算，安装在AC500 CPU左侧插槽上，性能等级PL e（ISO 13894），完整性等级SIL3（IEC 61508:2010，IEC 62061），安全协议：通过PROFINET®的PROFIsafe® V2， F-Host或F-Device（最多4个PROFIsafe网络）29,220
3ABD00034181PS501-SAC500, License Enabling Package Authentication code, documentation56,850
3ABD00033173AI581-S安全型模拟量输入模块，4个SIL2或2个SIL3输入信号，分辨率：14位，支持0...20mA，4…20 mA29,140
3ABD00033199DI581-S安全型数字量输入模块，16个SIL2或8个SIL3输入信号，24V DC，8个测试脉冲输出19,590
3ABD00033202DX581-S安全型数字量输入/输出模块，8个SIL2或4个SIL3输入信号，输入24V DC，8个SIL3输出信号，4个测试脉冲输出27,230
3ABD00033218TU582-S安全型I/O模块底板，弹簧接线端子3,440
3ABD00038879FM502-CMSCondition Monitoring状态监控系统功能模块，16个高速高精度模拟量输入通道，24bit分辨率，支持同步采样，通道可配置为IEPE或±10V，每个通道采样最大50k/s，2路数字量输入，2路可配置数字量通道，1个ABZ相编码器，输入频率最大300kHz42,110
3ABD00038880TF501-CMSFM502模块底板，没有通信模块插槽，1个以太网口，1个串口，弹簧接线端子，24V DC供电2,300
3ABD00038881TF521-CMSFM502模块底板，2个通信模块插槽，1个以太网口，1个串口，弹簧接线端子，24V DC供电2,790




AC500系列PLC附件及编程软件
Code No.Type               SummaryFunction and ParameterPrice
产品代号产品型号   概述功能参数价格(元)
3ABD10058699TA523I/O 模块附件I/O模块，可拆卸标记条托架，10个装340
3ABD10070379TA525I/O模块，白色塑料标记条，10片装70
3ABD10070380TA526底板安装附件底板，墙面安装附件70
3ABD00029517TA527CPU 附件CPU底板电源端子，5位可插拔电源弹簧端子；5片1,080
3ABD00029518TA528COM1口接线端子，9位可插拔弹簧端子；5片1,340
3ABD00034205TA53510个D-Sub 塑料盖板，20个RJ*45 塑料盖板，10个M12塑料盖板；500
3ABD10057929TK501编程电缆用于AC500系列CPU的COM2口，Sub-D/Sub-D，长度5米2,690
3ABD10058701TK502用于AC500系列CPU的COM1口，Sub-D/裸线接线端，长度5米2,690
3ABD00038788DM-KEYAutomation Builder编程软件Automation Builder标准版/高级版授权 USB存储器2,870
3ABD00038865DM100-TOOLAutomation Builder 1.x Standard标准版询价
3ABD00038867DM102-PREMAutomation Builder 1.x Premium高级版询价
3ABD00038936DM200-TOOLAutomation Builder 2.x Standard标准版7,990
3ABD00038937DM201-TOOL-UPGRAutomation Builder 2.x Standard标准版升级包4,380
3ABD00038946DM202-PREMAutomation Builder 2.x Premium高级版31,170
3ABD00038947DM203-PREM-UPGRAutomation Builder 2.x 标准版至高级版升级包8,280
3ABD00045457PS552-MC-E运动控制库文件PS552-MC-E，AC500,运动控制库工程授权,符合PLCopen标准， 支持单轴、多轴和协同命令，支持基本的3D路径移动功能。支持PTO模块FM562；SW库，装有文档的USB存储卡，为了支持伺服业务，2020年Motion库文件采取打包询价的方式报价。询价
3ABD00045458PS562-SOLAR太阳能轨迹追踪库文件AC500, 太阳能功能库（单机版授权）跟踪功能块，SW库，装有文档的USB存储卡。6,510
3ABD00038872PS563-WATER水行业解决方案库文件AC500，水行业解决方案库文件（单机版授权）远程站数据上载和泵站控制功能块，SW库，装有文档的USB存储卡9,740
3ABD00029501PS542-WEB-PCWeb SeverPS542-WEB-PC:Web Sever功能授权包3,480
3ABD00038943PS5601-HA-MTCPModbus TCP 冗余授权Modbus TCP HA runtime授权6,820
3ABD00038944PS5602-61850电力行业数字变电站授权IEC 61850 protocol runtime 授权5,840


类别
PLC
品牌
ABB
