介绍

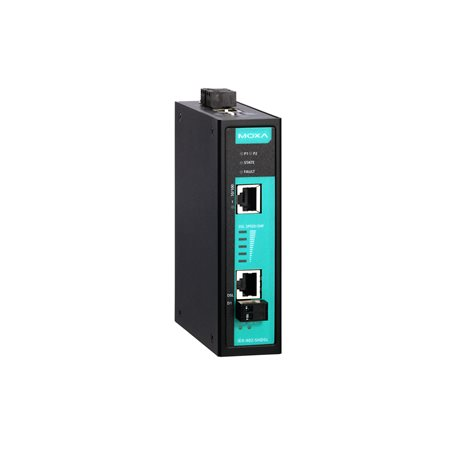

IEX-402 是一款入门级网管型工业以太网扩展器，配备 1 个 10/100BaseT(X) 端口和 1 个 DSL 端口。这款以太网扩展器支持 G.SHDSL 或 VDSL2 标准，可通过双绞线提供点对点扩展。此设备的 G.SHDSL 连接数据传输速率可达 15.3 Mbps，传输距离可达 8 km；VDSL2 连接数据传输速率可达 100 Mbps，传输距离可达 3 km。

IEX-402 系列专为恶劣环境而设计。导轨式安装、宽温工作（-40 至 75°C）以及双电源输入使其非常适合安装至工业应用中。

为了简化配置，IEX-402 配备 CO/CPE 自动协商功能。出厂默认设置下，它会自动指定每对 IEX 设备的其中之一为 CPE 状态。此外，链路故障通知 (LFP) 功能和网络冗余互操作性增强了通信网络的可靠性和可访问性。通过 MXview 的先进管理和监视功能，以及虚拟面板，可快速排除故障，改善用户体验。

其他特点和优势

• 支持标准 G.SHDSL，数据传输速率高达 5.7 Mbps，传输距离高达 8 km（具体性能取决于线缆质量）

• Moxa 专用 Turbo Speed 连接速率高达 15.3 Mbps

• 支持链路故障通知 (LFP) 和快速换线恢复

• SNMP v1/v2c/v3 支持不同级别的网络管理

• 可与 Turbo Ring 和 Turbo Chain 网络冗余互操作

• 支持 Modbus/TCP 协议设备管理和监控

• 兼容 EtherNet/IP 与 PROFINET 协议，可进行透明数据传输

• 通过 IPv6 Ready 认证

• 以太网接口

  • 10/100BaseT(X) 端口（RJ45 接头）

    1
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • Combo 端口，RJ-11（RJ45 接头）或可拆卸 2 触点接线端子

    1

  • 标准

    IEEE 802.1p，用于服务等级
    IEEE 802.3，用于 10BaseT
    IEEE 802.3u，用于 100BaseT(X)
    IEEE 802.3x，用于流量控制
    IEX-402-VDSL2 系列： ITU G.993.2
    IEX-402-SHDSL 系列：ITU-T G.991.2

  以太网软件特性

  • 管理

    SNMPv1/v2c/v3、Modbus TCP、Back Pressure Flow Control（背压流量控制）、DHCP Client、HTTP、LLDP、Syslog、Telnet、TFTP

  • MIB

    MIB-II

  • 对时服务

    SNTP

  交换特性

  • MAC 地址表大小

    1 K

  • 数据包缓冲区大小

    512 kb

  LED 接口

  • LED 指示灯

    PWR1、PWR2、FAULT、STATE、LINK/ACT、CO/CPE、10/100（TP 端口）

  串口界面

  • Console 端口

    RS-232（TxD、RxD、GND），10-pin RJ45（115200、n、8、1）

  DIP 开关配置

  • 以太网接口

    所有型号：CO/CPE、SNR/SPEED

    IEX-402-VDSL2 系列：STD/INP
    IEX-402-SHDSL 系列：ANNEX B/ANNEX A、STD/TURBO

  电源参数

  • 电源接头

    2 个可拆卸 2 触点接线端子

  • 输入电压

    12/24/48 VDC，9.6 至 60 VDC

  • 输入电流

    IEX-402-SHDSL 系列：0.388 A @ 12 VDC，0.196 A @ 24 VDC，0.097 A @ 48 VDC
    IEX-402-VDSL2 系列：0.34 A @ 24 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  机械特性

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    35 x 130 x 105 mm（1.38 x 5.12 x 4.13 英寸）

  • 重量

    IEX-402-SHDSL 系列：290 g (0.64 lb)
    IEX-402-VDSL2 系列：275 g (0.61 lb)

  • 安装

    导轨式安装，机架式安装（带可选套件）

  工作环境

  • 海拔

    2000 m

  • 工作温度

    标准型号：-10 至 60°C（14 至 140°F）
    宽温型号：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  安规认证

  • 安全

    UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：2 kV
    IEC 61000-4-5 Surge：电源：2 kV
    IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m
    IEC 61000-4-8 PFMF

  • 交通控制

    IEX-402-VDSL2 系列：NEMA TS2

  • 轨道交通

    EN 50121-4

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-32

  • 振动

    IEC 60068-2-6

  MTBF

  • 时间

    IEX-402-SHDSL 系列：1,311,455 小时
    IEX-402-VDSL2 系列：1,498,312 小时

  • 标准

    Telcordia (Bellcore)，GB

  保修

  • 保修期限

    5 年
